名稱：WSZ一體化污水處理設備
詳細信息

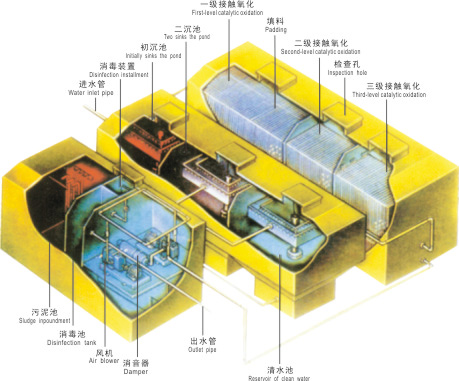

一、概述
本公司地埋式一體化污水處理設備采用先進的生物處理工藝，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，占地少，維護方便等優點。我公司也可根據客戶要求同時配套中水回用設備。
二、產品特點
1、埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫。
2、二級生物接觸氧化處理工藝均采用推流式生物接觸氧化，其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。并比活性污泥池體積小，對水質的適應性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹。池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫膜，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。
3、生化池采用生物接觸氧化法，其填料的體積負荷比較低，微生物處于自身氧化階斷，產泥量少，僅需三個月（90天）以上排一次泥（用糞車抽吸或脫水成泥餅外運）。
4、該地埋式一體化污水處理設備的除臭方式除采用常規高空排氣，另配有土壤脫臭措施。
5、整個設備處理系統配有全自動電氣控制系統和設備故障報警系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。
1、埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫。
2、二級生物接觸氧化處理工藝均采用推流式生物接觸氧化，其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。并比活性污泥池體積小，對水質的適應性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹。池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫膜，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。
3、生化池采用生物接觸氧化法，其填料的體積負荷比較低，微生物處于自身氧化階斷，產泥量少，僅需三個月（90天）以上排一次泥（用糞車抽吸或脫水成泥餅外運）。
4、該地埋式一體化污水處理設備的除臭方式除采用常規高空排氣，另配有土壤脫臭措施。
5、整個設備處理系統配有全自動電氣控制系統和設備故障報警系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。
6.設備所有管道采用PVC管或不銹鋼管，管道間連接用PVC粘結劑粘結或不銹鋼焊接，填料采用懸浮型生物填料作生物載體，生物量大、易掛膜、不結球、不堵塞
三、地埋式一體化設備的幾種使用方法
? 能夠處理生活系統綜合性廢水及其相類似的有機污水；
? 采用玻璃鋼、不銹鋼結構，具有耐腐蝕、抗老化等優良特性，使用壽命長達 50 年以上；
? 全套裝置施工簡單、操作容易，所有機械設備均為自動化控制，全部裝置可設置于地表以；
? 能夠處理生活系統綜合性廢水及其相類似的有機污水；
? 采用玻璃鋼、不銹鋼結構，具有耐腐蝕、抗老化等優良特性，使用壽命長達 50 年以上；
? 全套裝置施工簡單、操作容易，所有機械設備均為自動化控制，全部裝置可設置于地表以；
四、地埋式一體化設備的適用范圍
1、賓館、飯店、療養院、醫院；
2、住宅小區、村莊、集鎮；
3、車站、飛機場、海港碼頭、船舶；
4、工廠、礦山、部隊、旅游點、風景區；
5、與生活污水類似的各種工業有機廢水。
五、地埋式一體化設備規格、型號
|
代號
型號
|
a
（mm） |
b
(mm) |
c
(mm) |
h
(m) |
h1
(m) |
L
(m) |
L1
(m) |
W
(m) |
W1
(m) |
|
WSZ-1B
|
600
|
450
|
300
|
2.5
|
2.5
|
5.0
|
1.5
|
1.5
|
1
|
|
WSZ-2B
|
600
|
450
|
300
|
2.5
|
2.5
|
7.5
|
2
|
2
|
1
|
|
WSZ-5B
|
600
|
450
|
300
|
3.0
|
3.0
|
10.0
|
2
|
3
|
3
|
|
WSZ-10B
|
600
|
450
|
300
|
3.0
|
3.0
|
14.0
|
3
|
4
|
3
|
六、地埋式一體化設備不同條件下設備處理水量（m3/h）
|
進水BOD
（mg/L）
|
200
|
300
|
400
|
500
|
300
|
400
|
500
|
600
|
400
|
500
|
600
|
700
|
|
|
出水BOD
（mg/L） |
20
|
20
|
20
|
20
|
30
|
30
|
30
|
30
|
60
|
60
|
60
|
60
|
|
|
WSZ—1
|
處理水量
|
2
|
1.5
|
1
|
0.8
|
2
|
1.5
|
1
|
0.8
|
1.3
|
0.9
|
0.8
|
0.8
|
|
WSZ--2
|
3
|
2.5
|
2
|
1.5
|
3
|
2.5
|
2
|
1.5
|
2.4
|
1.8
|
1.5
|
1.5
|
|
|
WSZ--5
|
6
|
5
|
4
|
3
|
5.5
|
4.5
|
3.5
|
2.5
|
4.8
|
3.6
|
3
|
2.5
|
|
|
WSZ--10
|
12
|
10
|
8
|
6
|
11
|
9
|
7
|
5
|
9.5
|
7.6
|
6
|
5
|
|

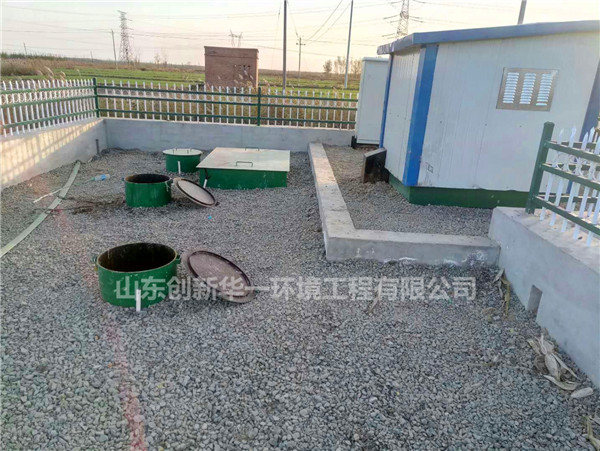

七、地埋式一體化設備的基礎安裝、使用、維護
1、基礎：WSZ系列設備如放置在地坪以上，只需準備一塊與設備外形相同的混凝土地坪作為基礎?；A承壓必須大于4T/m2，也同時要求水平、平整。
如設備埋于地坪以下，基礎標高必須小于或等于設備標高并保證下雨不積水，基礎一般是素混凝土（是否配筋視當地地質情況而定）。
2、安裝：根據安裝圖就位，各箱體依次就位，箱體的位置、方向不能放錯，互相間距必須準確，并連接好管道。
在設備內注入清水，檢查各管道有無滲漏，若無則箱體四周覆土，直至設備檢查孔，并平整地面。把電控箱控制線與水泵接通，電控箱與電源接通，接線時注意風機、電機的轉向，必須與風機所指方向相同。
1、基礎：WSZ系列設備如放置在地坪以上，只需準備一塊與設備外形相同的混凝土地坪作為基礎?；A承壓必須大于4T/m2，也同時要求水平、平整。
如設備埋于地坪以下，基礎標高必須小于或等于設備標高并保證下雨不積水，基礎一般是素混凝土（是否配筋視當地地質情況而定）。
2、安裝：根據安裝圖就位，各箱體依次就位，箱體的位置、方向不能放錯，互相間距必須準確，并連接好管道。
在設備內注入清水，檢查各管道有無滲漏，若無則箱體四周覆土，直至設備檢查孔，并平整地面。把電控箱控制線與水泵接通，電控箱與電源接通，接線時注意風機、電機的轉向，必須與風機所指方向相同。
八、地埋式一體化設備主要參數：
|
項目\型號
|
WSZ-1
|
WSZ-3
|
WSZ-5
|
WSZ-7.5
|
WSZ-10
|
WSZ-15
|
WSZ-20
|
WSZ-30
|
WSZ-40
|
WSZ-50
|
|
|
處理量m3/h
|
1
|
3
|
5
|
7.5
|
10
|
15
|
20
|
30
|
40
|
50
|
|
|
設備件數
|
1
|
1
|
1
|
1
|
2
|
2
|
2
|
3
|
4
|
4
|
|
|
污泥吸附及初沉池
|
1.8
|
5.5
|
9
|
14
|
18
|
27
|
36
|
50
|
82
|
100
|
|
|
接觸氧化池(m3)
|
5.0
|
14.5
|
24
|
36
|
44
|
63
|
83
|
130
|
170
|
200
|
|
|
二沉池表面負荷
(m3/m2h) |
1.2
|
1.3
|
1.3
|
1.3
|
1.2
|
1.2
|
1.5
|
1.5
|
1.5
|
1.6
|
|
|
消毒池(m3)
|
0.6
|
1.8
|
2.8
|
4
|
5.5
|
8
|
10
|
15
|
20
|
25
|
|
|
風機
|
型號
|
HC-25IS
|
HC-30IS
|
HC-50C
|
HC-50IS
|
HC-60IS
|
HC-80S
|
HC-100S
|
HC1-100S
|
HC-100S
|
HC-100S
|
|
功率(kw)
|
0.4
|
0.75
|
1.5
|
2.2
|
2.2
|
3.7
|
5.5
|
5.5
|
5.5×2
|
5.5×2
|
|
|
臺數
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
3
|
3
|
|
|
水泵
|
型號
|
AS10-2CB
|
AS16-2CB
|
AS30-2CB
|
|||||||
|
功率(kw)
|
1.0
|
1.6
|
2.9
|
||||||||
|
大件重(t)
|
5
|
6
|
7
|
10
|
8
|
10
|
10.5
|
10.5
|
10.5
|
12
|
|
|
設備總重(t)
|
5.5
|
6.5
|
8
|
11
|
17
|
20
|
21
|
29
|
38
|
42
|
|
|
占地面積(m2)
|
6
|
14
|
20
|
30
|
50
|
65
|
75
|
115
|
155
|
185
|
|
注：以上參數及設備尺寸僅供參考，設計時請以我公司實際參數及圖紙尺寸為準！
