名稱：橡膠帶式真空過濾機（視頻）
詳細信息

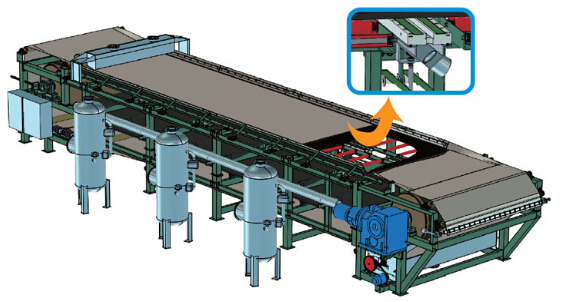

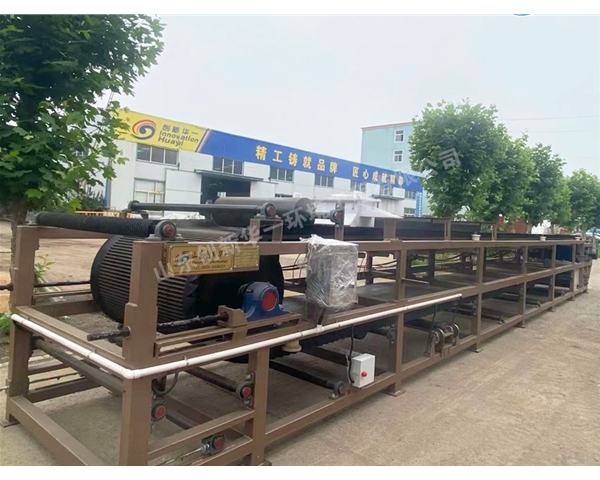

山東創新華一環境工程有限公司——橡膠帶式真空過濾機產品介紹：
橡膠帶式真空過濾機概述：
真空橡膠帶式過濾機是在移動帶式過濾機的基礎上開發的一種脫水設備，它是一種用來分離固液兩相組合的各種懸浮物的迅速過濾和脫水的分離設備。它廣泛用于礦山、冶金、制藥、石油、煤炭、造紙、電力、環保等工業部門，可分離鐵精礦鈾侵出液、制漿、石膏物、生產樹脂、污水處理等
橡膠帶式真空過濾機結構特點：
1、采用一級重力和真空負壓脫水，二級高壓擠壓脫水，三級高壓真空脫水，可以連續完成喂料、過濾、壓濾、過濾、卸料、濾布再生等工藝操作。
2、整體結構模塊化設計，可靈活組裝，便于運輸、安裝、維護。
3、蛇形自動糾偏，采用氣動張緊和氣動自動糾偏裝置，保證濾帶的安全正常運行，操作靈活，靈活簡單。
4、采用獨有的分配閥真空模式，高真空度，濾餅水分低，濾液可反復利用，減少排放。
5、全自動化運行，連續作業，運行平穩，采用DCS計算機控制系統或觸摸屏結合PLC控制，可實現現場和遠程自動控制。
6、動力傳動機構采用變頻調速，調速范圍大，適應性廣。
7、設有可調濾布反沖洗裝置，可以根據物料的特性調整反沖洗壓力，保證濾布的脫水效果，采用排液系統，可適合絕大部分工況條件下使用。
8、操作安全可靠，采用紅外安全防護和緊急安全停車裝置，可實現一人多機操作，自動化程度高、操作簡單方便、安全可靠。
裝置包括：主體設備、真空泵系統、濾布沖洗系統、濾餅沖洗系統、電、氣路系統等。含固量約50wt%的石膏，由布置在高位的石膏水力旋流站（一級脫水）自流下來，送至真空皮帶過濾機，進一步脫水至含固量不小于90wt%的石膏（含濕率不大于10wt%）。
橡膠帶式真空過濾機技術參數：
|
型號
|
濾帶寬度mm
|
過濾面積m2
|
濾帶速度n/min
|
主動力KW
|
真空耗量m/min
|
濾機再生水耗水量L/min
|
真空度MPa
|
|
HGKJ1
|
400
|
1
|
0.5-5
|
0.75
|
2
|
20-40
|
0.053
|
|
HGKJ5
|
1300
|
5
|
4.0
|
10
|
60-80
|
||
|
HGKJ7
|
7
|
14
|
|||||
|
HGKJ9
|
9
|
5.5
|
18
|
||||
|
HGKJ11
|
11
|
22
|
|||||
|
HGKJ13
|
13
|
26
|
|||||
|
HGKJ15
|
15
|
7.5
|
30
|
||||
|
HGKJ17
|
17
|
34
|
|||||
|
HGKJ20
|
2000
|
20
|
11
|
40
|
|||
|
HGKJ24
|
24
|
50
|
100-120
|
||||
|
HGKJ30
|
2100
|
30
|
15
|
60
|
橡膠帶式真空過濾機應用實例表:
|
物料名稱
|
液固比
|
濾餅含水率%
|
生產效率Kg/m2/h
|
物料名稱
|
液固比
|
濾餅含水率%
|
生產效率Kg/m2/h
|
|
檸檬酸
|
5/1-3/1
|
15
|
25.8
|
燒堿和CUS混合液
|
4/1
|
19.6
|
416
|
|
氧化鋅
|
10/1
|
51.2
|
75.9
|
ABS樹脂
|
10/1
|
36-38
|
170-232
|
|
氧化錳還原酸浸礦漿
|
3.1
|
45.06
|
88.46
|
磷酸鈣礦漿
|
3.5/1
|
21.5
|
345
|
|
磁鐵礦
|
2.5/1-4/1
|
7.6
|
500-1000
|
溶性磷肥
|
2/1-5/1
|
7-10
|
1000-2000
|
|
硫精礦
|
4/1-2.5/1
|
11.63
|
360-800
|
硫酸污泥
|
1.5/1
|
37-40
|
665-780
|
|
銅精礦
|
4/1-2.5/1
|
12
|
400-600
|
鋁釩土
|
5/1-4/1
|
26.4-29
|
1700
|
|
全尾礦
|
9/1-4/1
|
21.4
|
300-500
|
苛化泥
|
4/1
|
47-51
|
266-613
|
|
精鐵礦
|
2/1-1.5/1
|
8-10
|
2000-3000
|
硫酸鋁殘硅
|
1.5/1
|
37
|
200
|
|
錳礦
|
2/1
|
15-17
|
800-1000
|
慶大霉素發酵液
|
1/1-2/1
|
33.1
|
78.5
|
|
氫氧化鋁
|
4/1
|
15-17
|
350
|
粗氧化鋅
|
4/1
|
23.5
|
233
|
|
瑩石粉
|
2/1
|
11
|
800
|
含氟石灰
|
4/1-5/1
|
42-51
|
200-560
|
|
苛化泥
|
4/1
|
47-51
|
266-613
|
鹽銨
|
4/1
|
18-20
|
1000-1500
|
|
5氧化2釩
|
3/1
|
33
|
174
|
硅氟化鈉
|
3/1
|
15-20
|
300-500
|
|
煤煙灰
|
10/1
|
20.7
|
4.9m3/m3/h
|
濕法水泥
|
2/1
|
16-20
|
787
|
|
金精礦
|
2/1
|
25-27
|
111
|
選煤精煤
|
4/1
|
22.4
|
218
|
|
童鎢酸銨
|
2/1
|
71
|
200
|
選煤尾煤
|
6/1
|
25
|
100
|
|
偶氮在機染料
|
30/1-20/1
|
69
|
100
|
硫酸鋅礦漿
|
5/1
|
45-50
|
312
|
|
4A沸石
|
80-100 g/L
|
≤43
|
164
|
種分瑪瑙種子
|
200-400 g/L
|
≤20
|
684
|
|
種分瑪瑙成品
|
260-600 g/L
|
≤15
|
125
|
硅渣
|
4.5
|
≤35
|
342
|
|
拜爾法氫氧化鋁種子
|
400-800g/L
|
≤15
|
2000
|
脫硫石膏
|
1/1
|
＜10
|
800-1000
|
|
擬薄水鋁石
|
8/1
|
60
|
30-50
|
|
|||
橡膠帶式真空過濾機安裝與調試：
1、確定中心線，并檢查基礎尺寸，機架要保證水平，全機水平拉線水平誤差控制在±0.05mm。
2、檢查設備各部件是否完好，有無變形，各輥轉動是否靈活。
3、接通電器等管路，檢查電機轉向，開動電機慢速運轉，檢查膠帶與濾布是否跑偏并進行調整。
4、裝沖網裝置，連結各工藝管路，并進行檢查是否運行正常。
5、不同車速下進行空車運轉，并對各部情況進行調整，各部均正常后作好上漿準備。
